Ultrazvučna tehnologija zavarivanja
Ultrazvučno zavarivanje (USW) je tehnika zavarivanja koja koristi visokofrekventne ultrazvučne vibracije za zavarivanje dva dijela zajedno. Najčešće se koristi za zavarivanje termoplastičnih materijala i različitih materijala. Metali tankog presjeka mogu se zavariti i sa USW.
Princip rada
Dva plastična dijela spojena su pomoću ultrazvučne vibracije visoke frekvencije (20 kHz do 40 kHz). Visokofrekventna vibracija stvara toplotnu energiju na sučelju dvije komponente i topi materijal. Rastaljeni materijali spajaju se jedan s drugim i prilikom hlađenja i stvrdnjavanja formiraju snažan zavar.
Uobičajene korištene frekvencije su 15, 20, 30, 35 ili 40 kHz.
A Pritisnite : Koristi se za pritisak na dva plastična dela koja se spajaju. Može biti pneumatski ili električni.
Gnijezdo ili nakovnja ili stezaljka: To je stezni uređaj koji se koristi za učvršćivanje i spajanje dva plastična dijela zajedno. Omogućuje visokofrekventnim vibracijama da ukazuju na sučelje dviju komponenti.

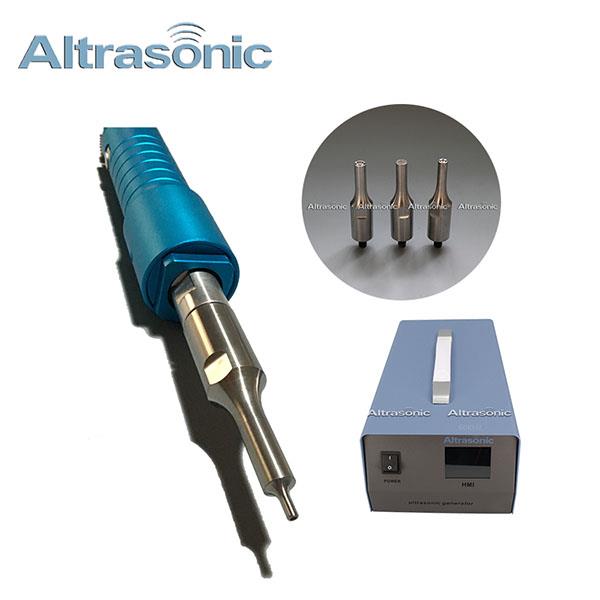

Ultrazvučni snop: sastoji se od tri dijela, pretvarača ili piezoelektričnog senzora, pojačivača i roga ili ultrazvučnog generatora. Ove tri komponente su podešene za rad na rezonantnoj frekvenciji od 15 kHz, 20 kHz, 30 kHz, 35 kHz ili 40 kHz.
Pretvarač: Električne signale pretvara u mehaničke vibracije visokih frekvencija. Postiže se piezoelektričnim efektom.
Pojačivač: Mehanički modificira amplitudu vibracije. U nekim se standardnim sistemima koristi za stezanje stakala u presovi.
Horn ili ultrazvučni generator: Vibrira na visokim frekvencijama i prenosi mehaničke vibracije na dvije komponente koje treba zavariti. Takođe mehanički modificira amplitudu. Poprima oblik dijela. Rog je napravljen od titanijuma ili aluminijuma.
Ultrazvučni generator: stvara i daje visokofrekventni električni signal koji odgovara rezonantnoj frekvenciji snopa.
Regulator: Koristi se za kontrolu kretanja preše i isporuku ultrazvučne energije.
